KLUCZ DYNAMOMETRYCZNY 1/2” 40-210NM

Opis produktu:

Klucz wykonany jest ze stali chromowo-wanadowej, co zapewnia jego trwałość i wytrzymałość. Posiada mechaniczny naciąg zapadki dynamometrycznej, która po osiągnięciu żądanej siły dokręcania przeskakuje o jeden ząbek, wydając charakterystyczny dźwięk.

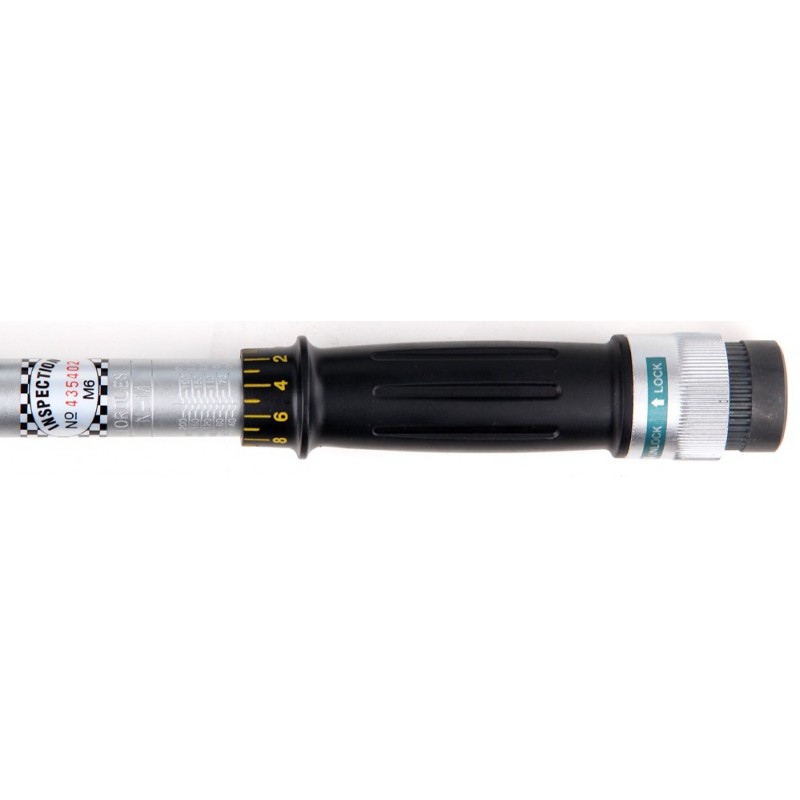

Skala momentów umieszczona jest w rękojeści klucza, jej regulacja następuje poprzez jej obrót. Po ustawieniu żądanego momentu należy zablokować klucz zabezpieczeniem na końcu rączki.

Klucz posiada certyfikat GS.

Zestawienie porównawcze momentów w różnych jednostkach długości i siły:

1 kG*cm = 13,887 OZ*IN (uncja x cal)
1 kG*cm = 0,867 LB*IN (funt x cal)
1 kG*m = 9,80665 N*m (Niuton x metr)
1 kG*m = 7,233 LB*FT (funt x stopa)
1 FT*LB = 12 LB*IN (funt x cal)
1 dm*N = 14,16 OZ*IN (uncja x cal)

Przeznaczenie / Zastosowanie:

Stosowany jest głównie w technice motoryzacyjnej do precyzyjnego mocowania oraz wszędzie tam, gdzie producent określił wymagany moment dokręcenia złącza.

Sposób użycia:

– Wybrać odpowiednią skalę Nm lub in-lbs. Odblokować pokrętło mikrometryczne.

– Pokrętło mikrometryczne ustawić tak, aby „0” na skali pokrętła pokryło się z pionową linią na ramieniu klucza.

– Pokrętło mikrometryczne obracać zgodnie z kierunkiem ruchu wskazówek zegara, do momentu ustawienia żądanego momentu obrotowego.

– Żądany moment obrotowy jest ustawiony w momencie, gdy podziałka na pokrętle mikrometrycznym będzie się pokrywała z pionową linią na ramieniu klucza.

– Następnie należy zablokować pokrętło mikrometryczne oraz ustawić odpowiedni kierunek obrotu grzechotki, po tym klucz jest gotowy do użytku.

– Na zabierak klucza należy nałożyć odpowiednią nasadkę. Podczas dokręcania osiągnięcie ustawionego momentu jest sygnalizowane kliknięciem klucza. W przypadku usłyszenia lub wyczucia kliknięcia należy zaprzestać dokręcania.

Zawartość opakowania:

– klucz dynamometryczny

– fabryczny Certyfikat Kalibracji (Indywidualny dla każdego klucza, oznaczony numerem seryjnym klucza)

– instrukcja obsługi

– karta gwarancyjna

– walizka

Dane techniczne:

– Waga brutto (kg) 2.2000

– Długość [mm] 535

– Rozmiar napędu [cal] 1/2″

– Wartość momentu [Nm] 40-210
